用途：
EARTH NETWORKS閃電傳感器(ENLS)是利用先進的電子設備和組件設計制造的一個緊湊的單元。其通過降低系統噪聲和擴大頻率范圍技術的改進和突破，使傳感器能夠以非常高的探測效率探測地面和云層的閃電。頻率范圍廣，從1Hz到12MHz。
閃電傳感器 數字信號處理器
特點：
·頻率范圍廣，從1Hz到12MHz；
·特別的雷電傳感器技術
·顯著縮短惡劣天氣預警時間，最多提前30分鐘或更長時間；
·利用檢測算法以及GPS技術，準確定位和分類閃電類型；
·雷暴警報速度提高 50%
技術規格：
電氣、機械和環境規格 | |||
通信：以太網 | |||
電氣 | 功率要求 | 100~240V交流電；50~60Hz | |
功耗 | 60W | ||
電源保護 | 熔斷器和多重防雷裝置 | ||
機械 | 數字信號處理器外殼 | NEMA 4X額定機箱 （IP66級防護） | |
安裝位置 | 氣象站桅桿底部的外部 | ||
重量 | 2.04kg | ||

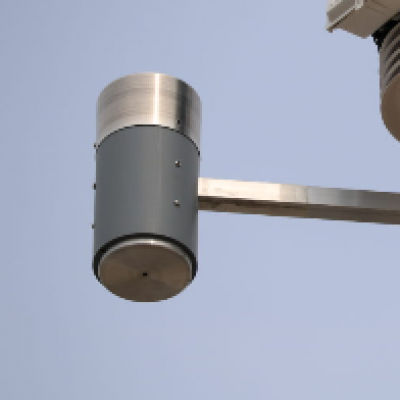

天線 | 閃電 | 管狀，帶有兩個傳感元件的全向偶極子 | |
GPS | 主動貼片 | ||
安裝方式 | 桅桿安裝 | ||
環境運行參數 | |||
戶外 | GPS天線 | -40~+85℃ | |
閃電天線 | -40~+85℃ | ||
數字信號處理器 | -40~+85℃ | ||
風速 | 216km/h（取決于安裝） | ||
冰雹 | 3cm | ||
雨水 | NEMA 4X額定機箱 （IP66級防護） | ||
濕度 | 100% | ||
冰 | 2.5cm | ||
運行特征 | |||
探測到的閃電類型 | 云到地（CG）和云內(IC)閃電 | ||
定位精度 | <250米（與傳感器的密度有關） | ||
探測效率 | 云到地: > 95%; 云內: > 85% （與傳感器的密度有關） | ||
傳感器的基線 | 20km~400km | ||
傳感器的安裝標準 | 與電力和網絡連接，安裝在現有屋頂或塔 | ||
傳感器的射頻帶寬 | 1 Hz至12 MHz(行業領先);20倍 | ||
傳感器定時精度 | <15納秒 | ||
傳感器的重置時間 | 無 | ||
波形數字化 | 標準;ENLS是一個全數字系統，從傳感器全波形傳遞 | ||
波形點 | 標準;每秒1000點，全波形分析可用 | ||
數字化解決方案 | 高頻：12位；低頻：24位 | ||
數字化速率 | 高頻：24MHz；低頻：625KHz | ||
數字信號處理器規范 | |||
傳感器靈敏度控制 | 可調的增益控制，系統遠程校準 | ||
遠程配置 | 完全遠程的固件配置和升級 | ||
遠程診斷 | 遠程登陸；持續監控傳感器狀態；數據；QA/QC | ||
平均故障時間 | 10年 | ||
平均響應時間 | 持續的遠程監控和支持 | ||
硬件和規格 | |||
集線器 | 2.63kg | 29.2 cm x 23.5 cm x 10.8 cm | |
數字信號處理器 | 2.27kg | 29.2 cm x 23.5 cm x 10.8 cm | |
閃電天線 | 0.9kg | 5.1 cm x 5.1 cm x 26 cm | |
GPS天線 | 0.23kg | 4.4 cm x 4.2 cm x 1.3 cm | |
數據電纜 | 2.95kg | 長60.9 m | |
